Barramento Blindado HBc
A escolha ideal para quem busca eficiência, confiabilidade e otimização de espaço em sistemas de distribuição de energia.
O Barramento Blindado HBc é um sistema de distribuição de energia tipo barra colada, projetado para aplicações industriais, comerciais e prediais que exigem alto desempenho, segurança e máxima compactação.
Sua construção conta com barras condutoras em cobre ou alumínio, com dupla isolação (fita + filme de poliéster), garantindo baixa impedância, menor queda de tensão e maior eficiência energética. O design com barras coladas tipo “sanduíche” reduz significativamente o espaço ocupado na instalação.
O invólucro em alumínio anodizado oferece leveza, resistência mecânica e excelente dissipação térmica, além de atuar como condutor de aterramento. Com grau de proteção IP55, o HBc é ideal para ambientes com poeira e umidade.
A instalação é rápida, segura e livre de erros, com conexões guiadas e sistema anti-falha. O sistema também permite o uso de caixas de derivação plug-in de até 400A, que podem ser inseridas ou removidas com o barramento energizado, garantindo flexibilidade e continuidade operacional.

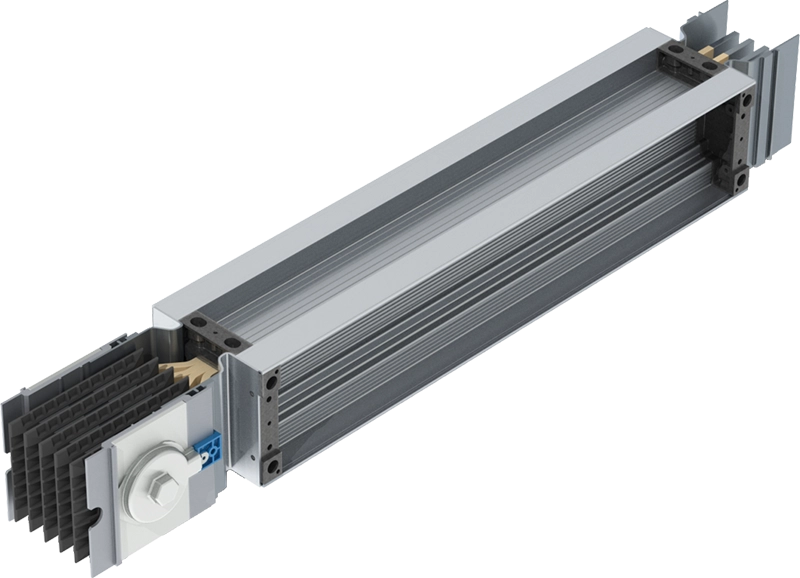

Elementos - Retos – ER
Para o transporte de energia. Comprimentos padrão: 1m, 2m, 3m e 4m. Possibilidade
de fornecimento de elementos com comprimento especial, conforme projeto.

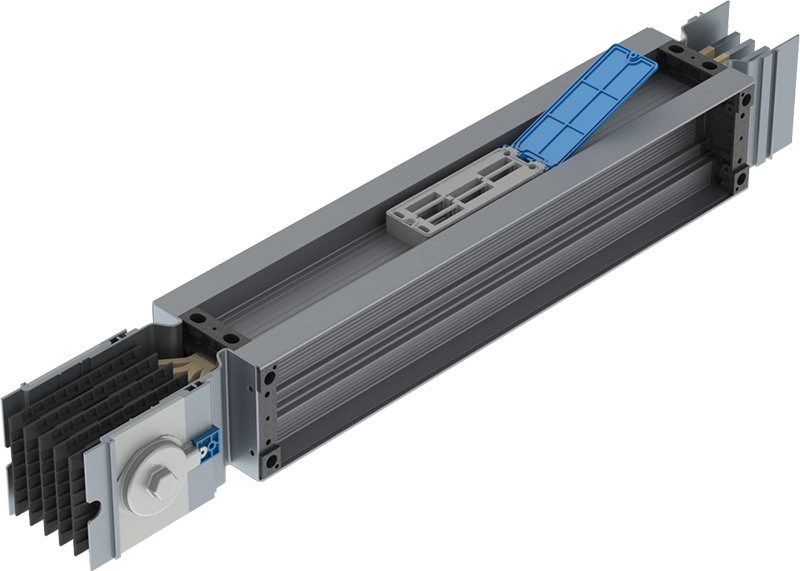

Elementos de Derivação – ED
Destinados à derivação ou distribuição de energia, através de tomadas para a inserção de cofres tipo plug-in.

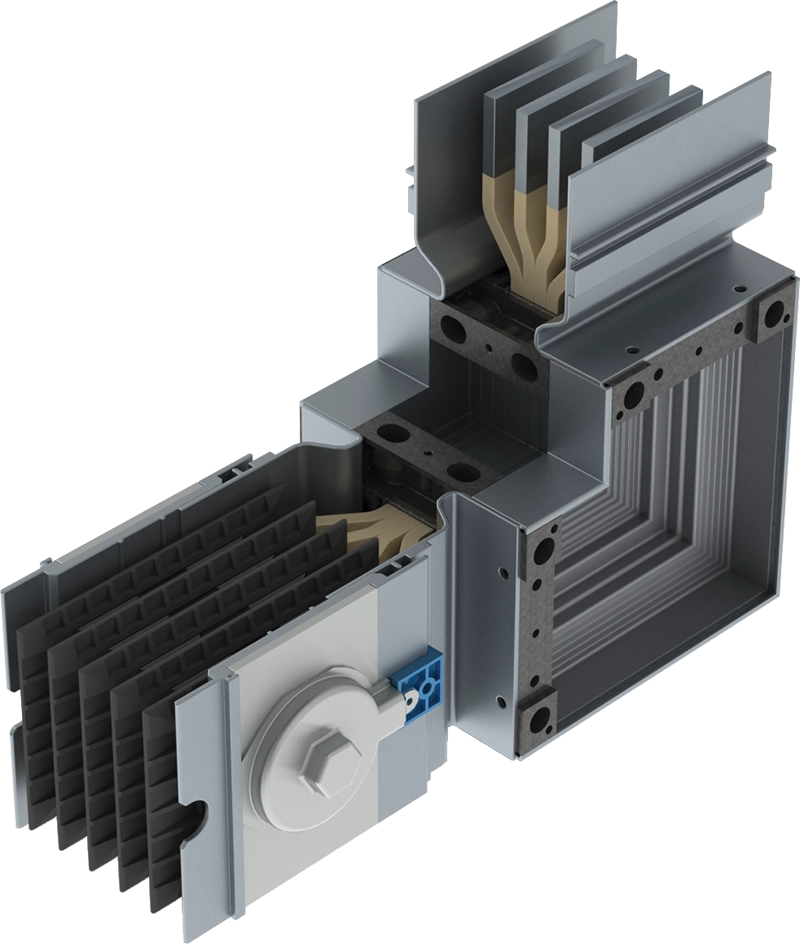

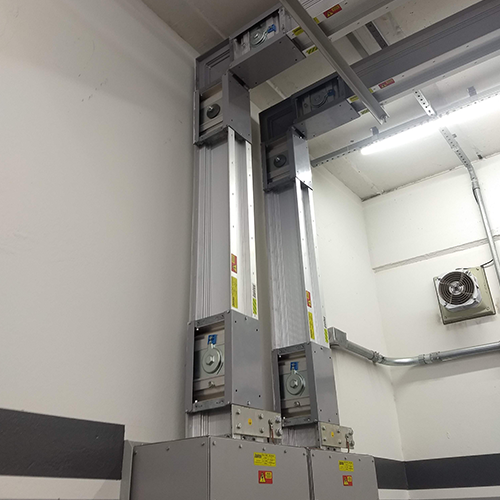

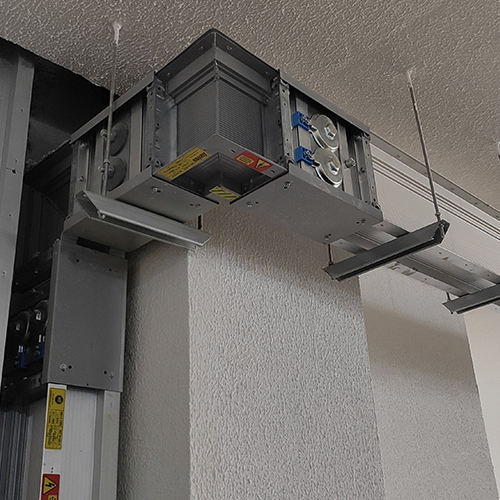

Cotovelos – CT
Elementos destinados à alteração na direção do barramento blindado em 90°. Disponibilizados nas versões: horizontais para a esquerda ou direita, verticais para cima ou para baixo. Adequação de comprimentos ao projeto.

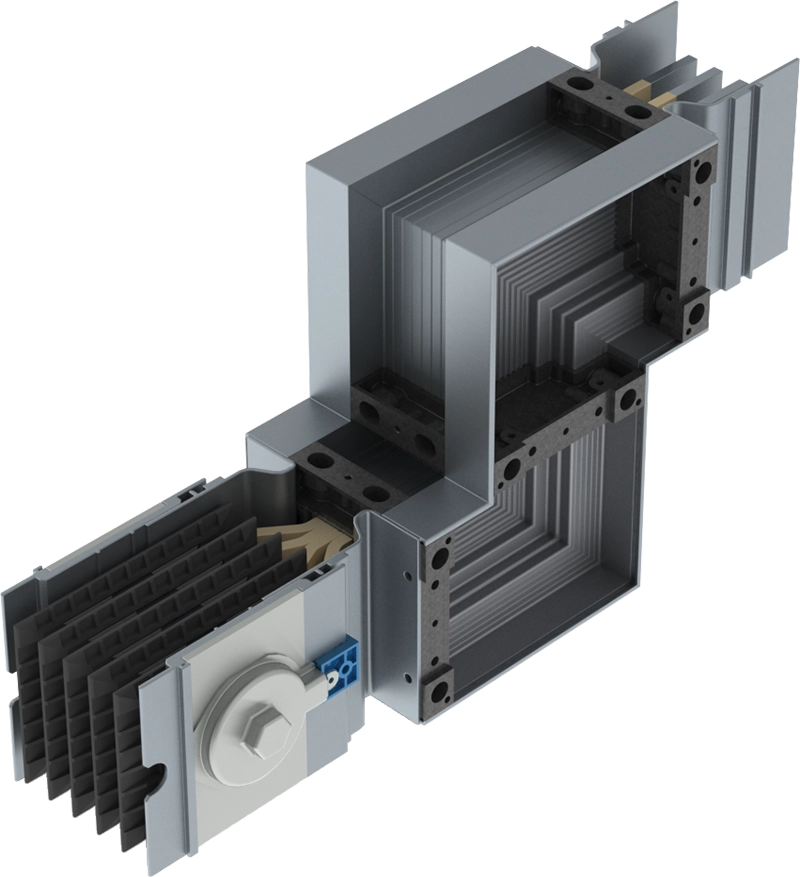

Elementos Ze – ZE
Utilizados em desvios de obstáculos, tanto horizontais quanto verticais. Fabricado em qualquer dimensão, sob projeto.

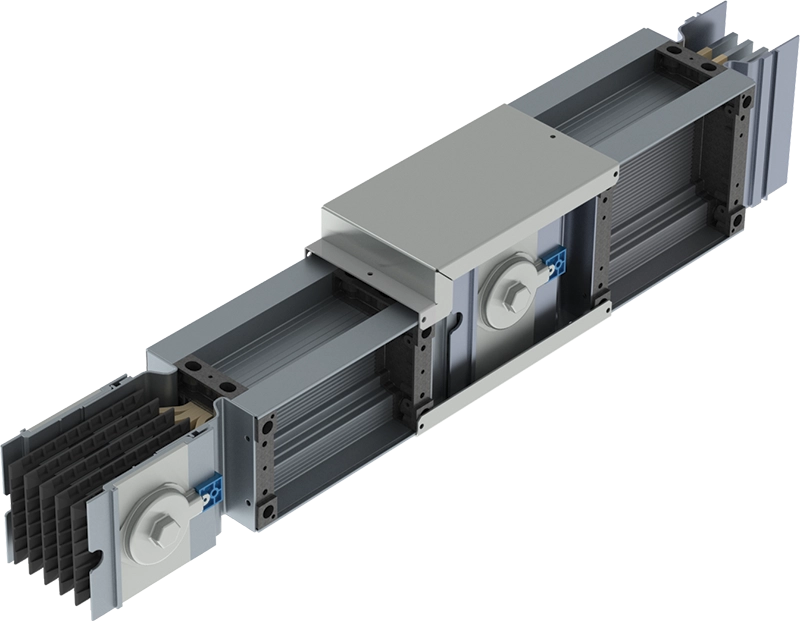

Elementos de Redução – RE
Aplicáveis ao longo do caminho do barramento onde houver a necessidade de redução da capacidade de condução.

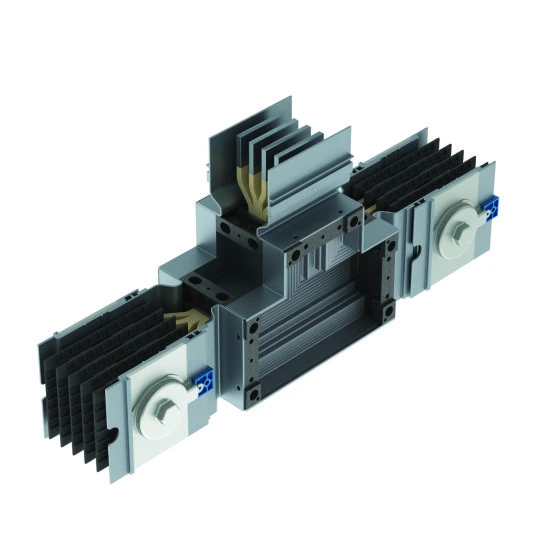

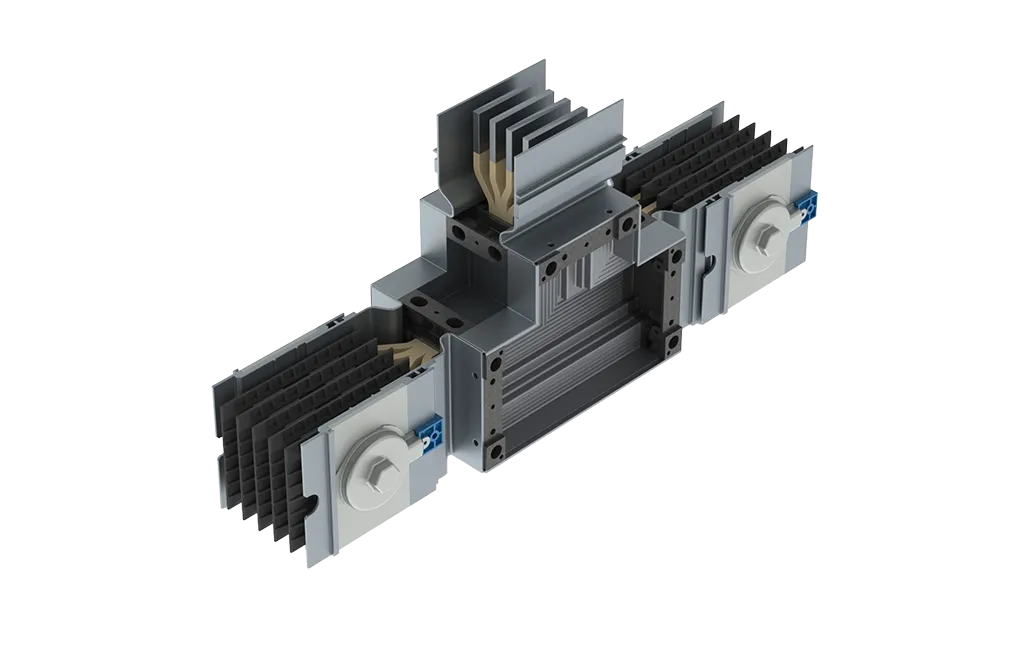

Elementos Te – TE
Utilizados onde se deseja estabelecer bifurcações no sistema de barramento. Atende a qualquer necessidade de caminho.

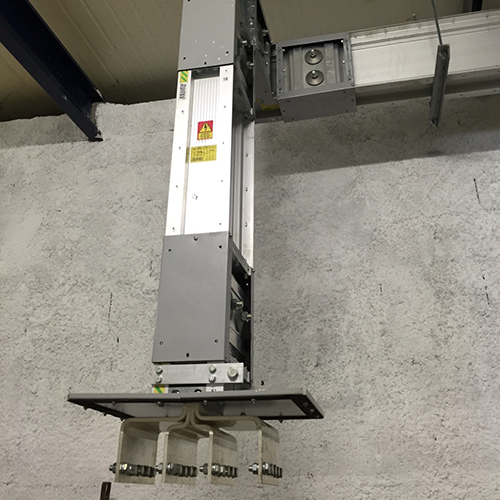

Flanges para Painéis – FLP
Elementos utilizados na conexão do painel ao barramento blindado.

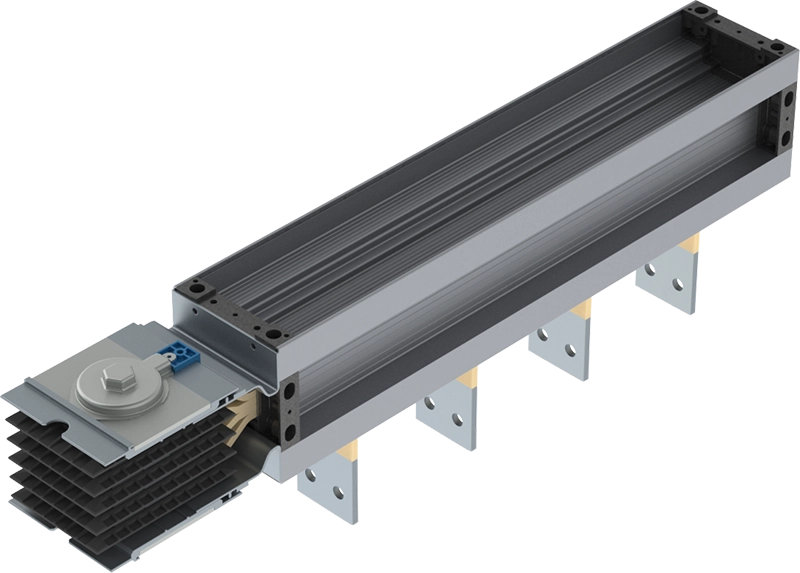

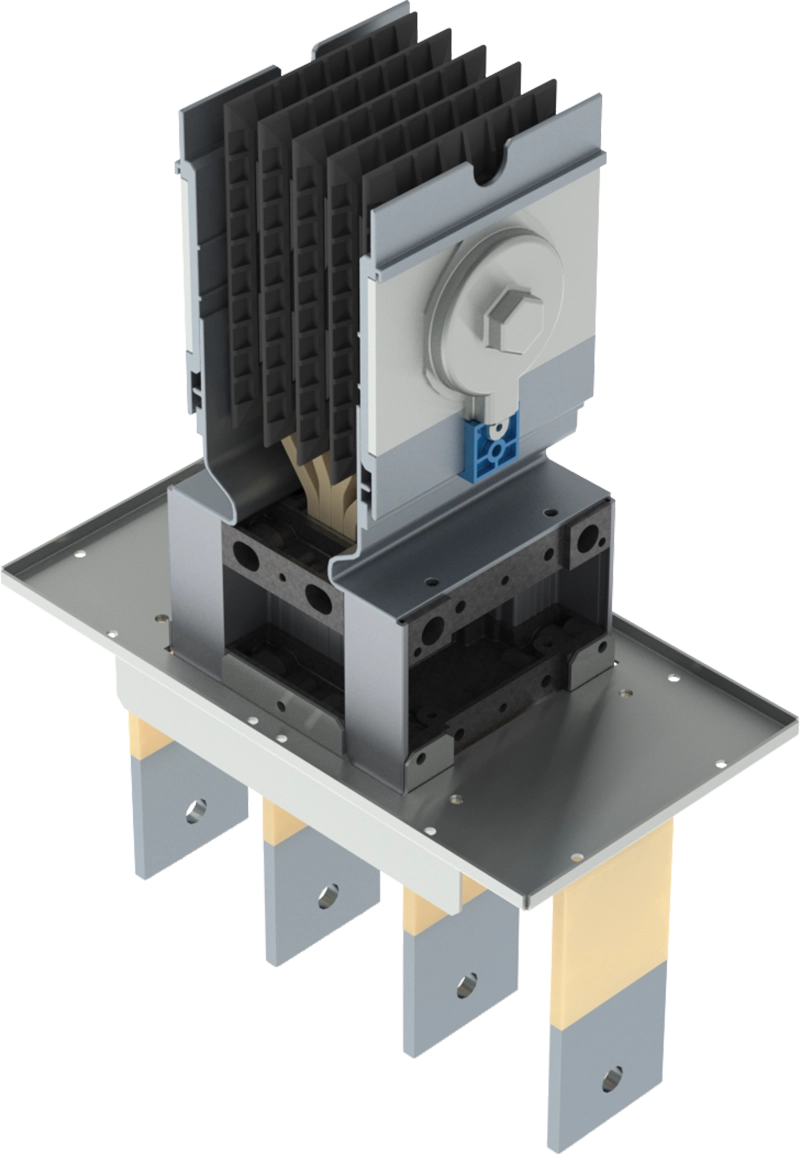

Flanges para transformador – FLT
Possibilitam a alimentação do barramento blindado através da conexão com o trafo.

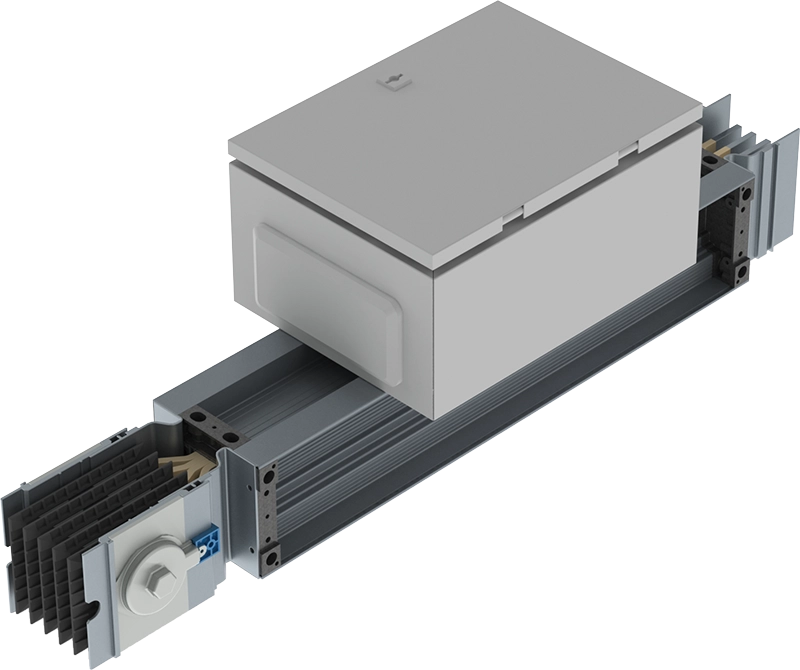

Cofres de Derivação – CD
Cofres tipo plug-in conectados diretamente nas tomadas do elemento ED. Utilizados para alimentação e proteção de cargas. Podem ser montados com chaves, bases para fusíveis ou disjuntores, ou de acordo com a necessidade do cliente. Disponíveis em 160A, 250A ou 400A.

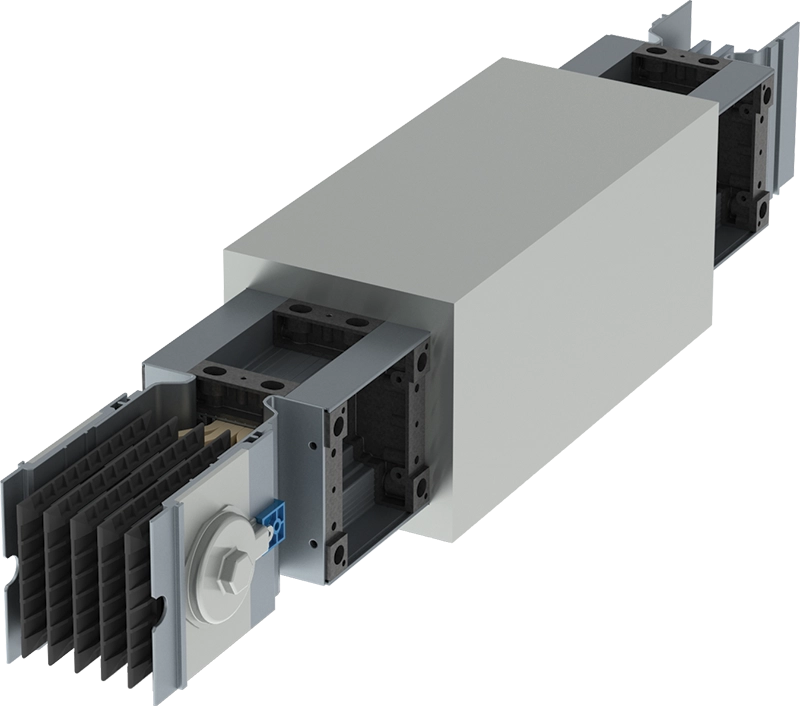

Juntas de Dilatação – JD
As Juntas de Dilatação devem ser inseridas nos circuitos de barramento blindado a cada 40m para a compensação da expansão e retração dos elementos.
Elementos de Transposição de Fases – TF
Os Elementos de Transposição são utilizados onde se faz necessária a inversão de fases.
• Corrente nominal: 400A a 6000A
• Condutores em alumínio 6101 ou cobre, com estanhagem integral (proteção anticorrosiva)
• Tensão nominal de operação: até 1000V
• Tensão nominal de impulso: 12kV
• Grau de proteção: IP55
• Baixa impedância: ideal para conexões entre transformadores e painéis
• Conexões e blocos de emenda pré-montados de fábrica
• Sistema leve, compacto e de fácil manuseio
• Produto testado 100% antes da entrega
• Ensaios de tipo e rotina conforme IEC 61439-6 / NBR
• Indústrias, hospitais, shopping centers e edifícios residenciais

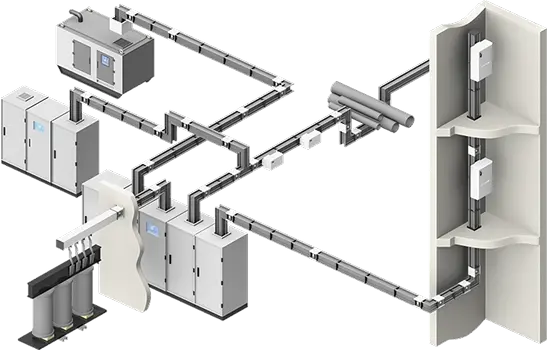

• Ligações entre transformadores, geradores e quadros de distribuição

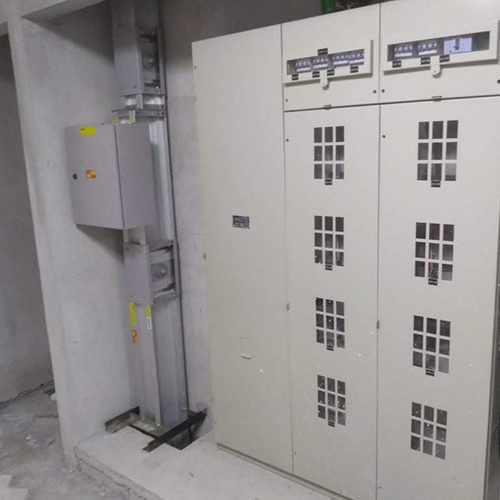

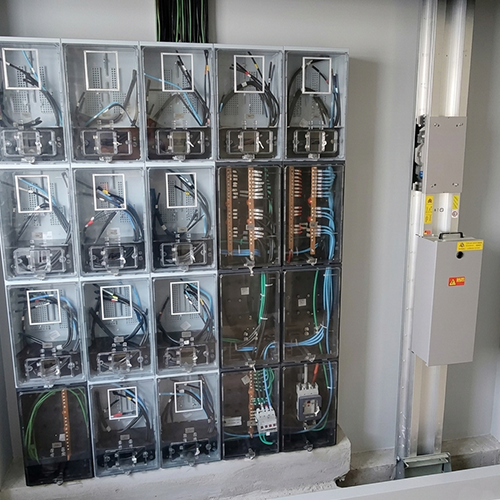

• Distribuição de energia em prumadas de prédios, lojas, carregadores veiculares e cargas críticas
• Instalação prática, rápida e limpa (sem poluição visual)
• Economia de espaço nos painéis e layout flexível
• Carcaça em alumínio resistente a ambientes agressivos e com função de aterramento
• Menor custo de instalação em relação aos cabos elétricos
• Não requer “fire stop” em aplicações verticais
• Permite previsão de tomadas em pontos estratégicos do projeto
• Homologado por todas as concessionárias de energia do Brasil
